在電子制造領域，SMT（表面貼裝技術）和DIP（雙列直插封裝）是兩種核心的PCBA加工工藝。作為深圳宏力捷電子的推廣負責人，我們深耕PCBA代工代料服務20余年，深知企業對工藝選擇的困惑。本文將從實際應用出發，解析SMT與DIP的關鍵差異，幫助您快速鎖定最適合的解決方案。

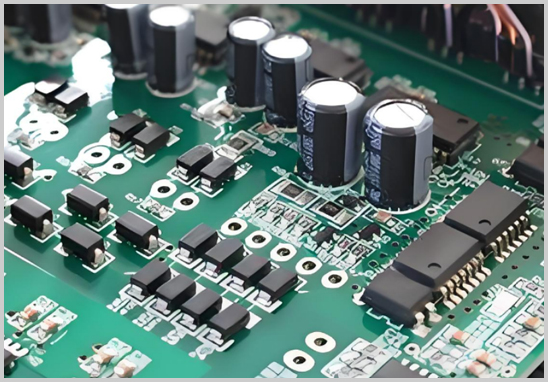

一、工藝原理與適用場景
1. SMT：高密度貼裝，自動化主導
SMT通過貼片機將微型元器件（如芯片、電阻）直接焊接在PCB表面，無需插孔。其優勢在于高密度布局和自動化生產，適用于手機、電腦等小型化消費電子領域。
2. DIP：插針式焊接，機械強度高
DIP需將元器件的長引腳插入PCB孔中，再通過波峰焊或手工焊接固定。雖然效率較低，但機械支撐性強，常用于工業控制、汽車電子等對可靠性要求高的場景。
二、生產成本對比：誰更經濟？
- SMT成本優勢明顯
SMT采用自動化設備，人工干預少，單件成本隨規模擴大顯著降低。同時，微型元器件節省PCB空間，進一步壓縮材料成本。
- DIP成本較高
DIP依賴人工插件，人工成本占比大，且大尺寸元器件占用更多PCB面積，導致材料浪費。
三、生產效率：自動化VS人工
- SMT：高速生產，適合大批量
貼片機每小時可完成數萬次貼裝，且支持雙面加工，效率遠超DIP。例如，SMT貼片效率可達50,000點/小時，而DIP僅約500點/小時。
- DIP：靈活性高，適合特殊需求
小批量生產或需手工調試的樣品，DIP更靈活，但大規模生產時效率瓶頸明顯。
四、可靠性與維護性：各有千秋
- SMT：穩定性強，但維修難度大
SMT焊點缺陷率低，抗振性能好，但元器件體積小、標識模糊，維修需精密設備。
- DIP：機械強度高，易于維護
長引腳設計在高溫或振動環境下更穩定，且維修時可直接更換元件，操作便捷。
五、市場趨勢：SMT主流，DIP不可替代
當前，SMT憑借高效率和低成本占據電子制造主流，尤其適應輕薄化需求。但DIP在軍工、航空航天等特殊領域仍不可替代。未來，混合工藝（如SMT+DIP）可能成為新方向，兼顧性能與成本。
總結：如何選擇最優工藝？
- 選SMT： 追求小型化、大批量生產，且預算有限。
- 選DIP： 需要高機械強度、易維護，或涉及特殊元件（如大功率器件）。
- 混合工藝： 復雜PCB板可結合SMT與DIP，例如一面貼片、一面插件。
